三维实体网格自动生成及建模程序AutoMESH 3D



    SAP84从版本5.1开始开发了AutoCAD平台上的三维实体网格自动生成模块AutoMESH 3D。当使用SAP84对三维实体进行分析时,它实现了(四面体单元)网格的自动生成、载荷、约束和材料信息的交互式图形输入。AutoMESH 3D的网格自动剖分功能,从理论到实际性能都居国际先进水平。有了这个工具,用户只需用AutoCAD构造物体的几何模型,然后再设定网格的全局尺寸及局部加密尺寸,程序将迅速生成高质量的四面体网格。对于需要加密的区域,程序将自动进行网格加密和疏密过渡。AutoMESH 3D可自动生成SAP84数据,也可以导出SAP84数据库文件,然后可以在GIS中把相应数据导入,这样可以在GIS中添加其它类型的单元。

    下面列出了用AutoMESH 3D生成的复杂网格实例:

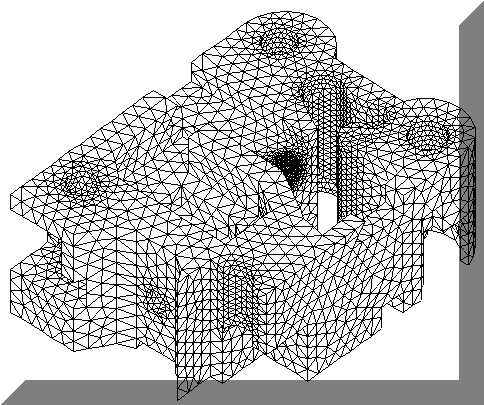

复杂结构的网格生成及柱加密

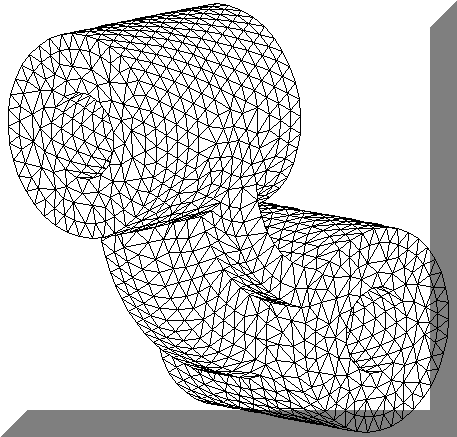

轴线相互垂直的两个圆筒及连接

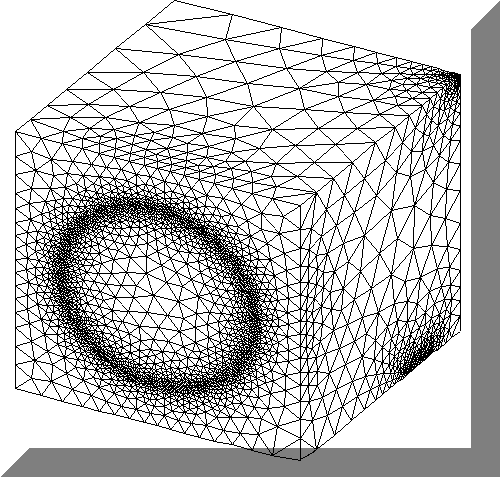

具有球加密、柱加密和环加密的立方体

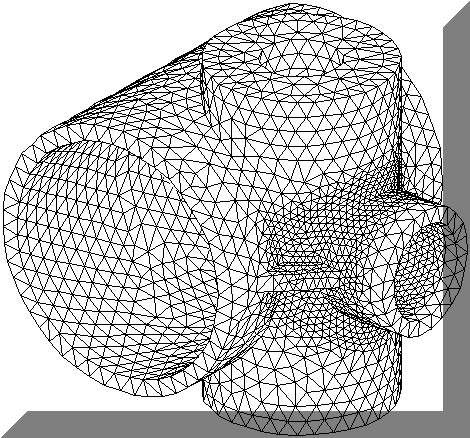

三通交接处的球加密

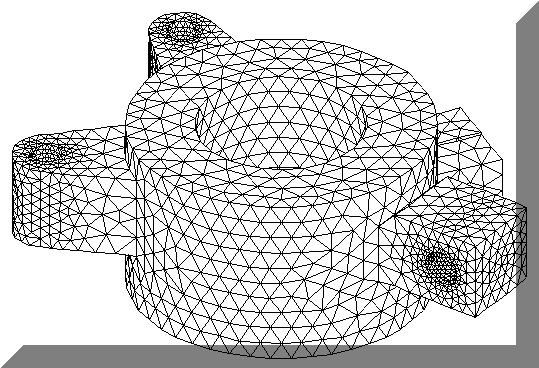

具有圆柱形孔的机械零件的网格生成,带有柱加密
